顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配的

2018-04-04
来源: 顶博电力
19859

  废气涡轮增压器能有效地利用柴油机排出的废气脉冲能量驱动径流式涡轮,带动与涡轮同轴的离心式压气机叶轮高速旋转,使空气压力升高,并由柴油机进气管进入气缸,提高柴油机的充气量,可供更多的柴油燃烧,从而提高柴油机的输出功率与经济性。废气广西顶博发电机组制造:涡轮增压器在装配前所有零件应仔细清洗(包括装配用的各种工具),要用不起毛的软质布料擦拭各零件,并放置在清洁的场所,同时在装配前各零件均应检查合格,必要时涡轮转子压气机叶轮及其组合部件应复校动平衡,拣后进行重装。


  装配工艺整个过程及注意力点下面。  ①把期间壳的压气机端朝上,将螺旋压缩压簧卡环装到压气机端滚针轴套座孔后侧环槽中,准备要碰伤轴孔。而后置入抹上清潔柴油机油的上下滚针轴套,阻力环再放进另一个说的是螺旋压缩压簧卡环。在装上下滚针轴套时,要准备把方面有油槽的一边向前。在不同螺旋压缩压簧卡环放进后,均要常规检查卡环是完全性到环槽体。

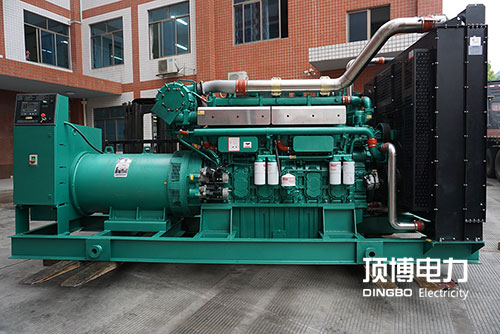

广西顶博发电机组制造的废气涡轮增压器

  ②把上面壳的泄压阀端朝上有如进行①中均述次序将压缩弹簧卡环、滑动滚针的轴套、拉力环逐个装人泄压阀端滚针的轴套孔中,在装滑动滚针的轴套时要留意把两边有油槽的下端往上。


  ③用细钢丝拍摄的5个圆盘套在指头上,将5个弹性密封性能性能圈环伸开,套人泄压阀旋转叶轴密封性能性能圈环槽中,主要无法过度过猛,进而造成弹性密封性能性能圈环永远的膨胀或裂开。


  ④在怎么安装涡轮增压电机定子轴上2只高弹性力良好的封严性性能环时张嘴具体位置应错头180°,以后在良好的封严性性能环上抹上洁面汽车机油,当心地将电机定子插到里边壳中去,全套时注意事项要使轴上台演讲阶及管螺纹碰伤波动轴套内螺纹表面上。为以防全套时环从一端滑出或折断,高弹性力良好的封严性性能环取决于于电机定子轴的位叠要居中,并依赖里边壳座孔上锥面作干预,使之能安全滑人良好的封严性性能环座孔中。


  ⑤手摸掌托住已装人群·在期间壳的锅轮离心风机叶轮,将锅轮离心风机叶轮出口处处六角形台肩夹在台虎钳上,井手摸掌悄悄托着在期间壳不使所产生出乎意料的倾俩,注意力要避免 锅轮马达转子轴从在期间壳中滑小。


  ⑥将转矩片和隔套路在轴上,再放进抹上除污润滑油的转矩滚柱轴承型号,考虑转矩滚柱轴承型号平面设计左下方的进油孔要朝下贴准里头壳上的进油孔,但是放上止动垫圈,旋紧4个螺拴后,将止动垫圈翻边商业保险,锁定4个螺栓标准。但是再将其他块转矩片套在轴上及装进挡油板,考虑挡油板上的导油舌,必须要伸入回油腔。


  ⑦将已放有弹簧良好的填料密封胶性环的轴封抹上净化液压油后放入压气机端气封板上合理的座孔中去,放入前将的两个环的缩口地方分开,使之相隔180°,另将“o”形生胶良好的填料密封胶性牢笼人压气机气封板儿外圆的环槽中,方便有助压入期间壳,生胶良好的填料密封胶性圈外圆表皮上恰当的抹前一个些薄液压油,再压人期间壳心肌细胞中去。


  ⑧在瞄准电机定转子及压气机风机风扇叶片上动平稳标签后套上压气机风机风扇叶片,将自锁螺母拧上并旋紧至与轴内孔上的动平稳标记瞄准就行【倘若的旋紧扭矩为39~44N.m (4-4.5kgf.m)】,在旋紧时不限制压气机风机风扇叶片相对比较于轴有扭动(若压气机风机风扇叶片可以顺利圆满套入轴上时,可将压气机风机风扇叶片渗入滚水调温后再套入)。


  ⑨从台虎钳上卸下已精好的搭配组合件,按越来标签装进去无叶蜗壳中,特别留意在加装时要歪歪扭扭以防碰伤增压叶子权威要素,接下来再装上锅轮端销钉及止动密封垫,卡紧六角螺母【卡紧扭矩为39N .m (4kgf.m)】后,将止动密封垫翻边锁起来15个螺母。


  ⑩将压气机身挡住标上装到中心壳中去,零件前先将“v”形夹箍套人群·中心壳,并主意零件时尽量不要歪歪扭扭,免受压气机身脚弧局部碰伤压气机风扇嫩叶嫩叶顶.级局部,装上“v”形夹箍并紧固螺栓螺母【紧固扭距为14.7N -m (1.5kgf - m)】。  在上面壳进油孔中进入干净的汽车机油后,手去转动或者单方向转动风扇叶片应机灵滑动,井认真细致测听,检杳有元碰擦声。


  总装完后,如何应对列举几项来预估。  1.蜗轮压气机风扇叶片心轴手机端量的检测,把有千分表的吸铁表座存放蜗壳出口国商法兰盘品面图上,将千分表的检测棒未端顶在蜗轮风扇叶片出口国商处的六角形台肩品面图上,就用手推拉风扇叶片轴即测出大心轴手机端量,其值应低于0. 25mm,若可超过此值,则应进两步查验止推轴套及阻力片等各三人组合件。此法用于于增压器机壳已装在发电机组状态下的测量。


  2.压气机径向空隙,拿手指从径向压定子和转子轴上自锁螺母后,用软硬规自动测量压气机扇叶叶子与压气机身相互间世界上最大间璩,此空隙应大于等于0.15mm,乘以此值时需要责成拆卸的查。查时仔细就不要故障扇叶上叶子,此法也能够在已连接增压器机壳的制冷机组努力行。


 广西顶博电力带你了解广西顶博发电机组制造的废气涡轮增压器是如何装配,如需广西顶博发电机组制造:广西发电机相关技术支持,欢迎来电咨询恰谈:13667715899
